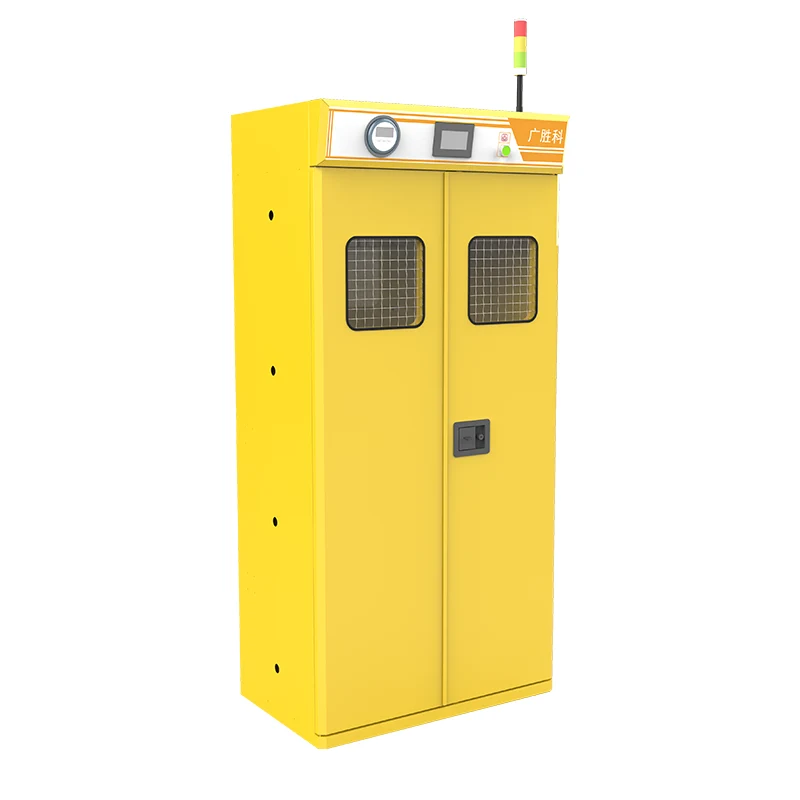

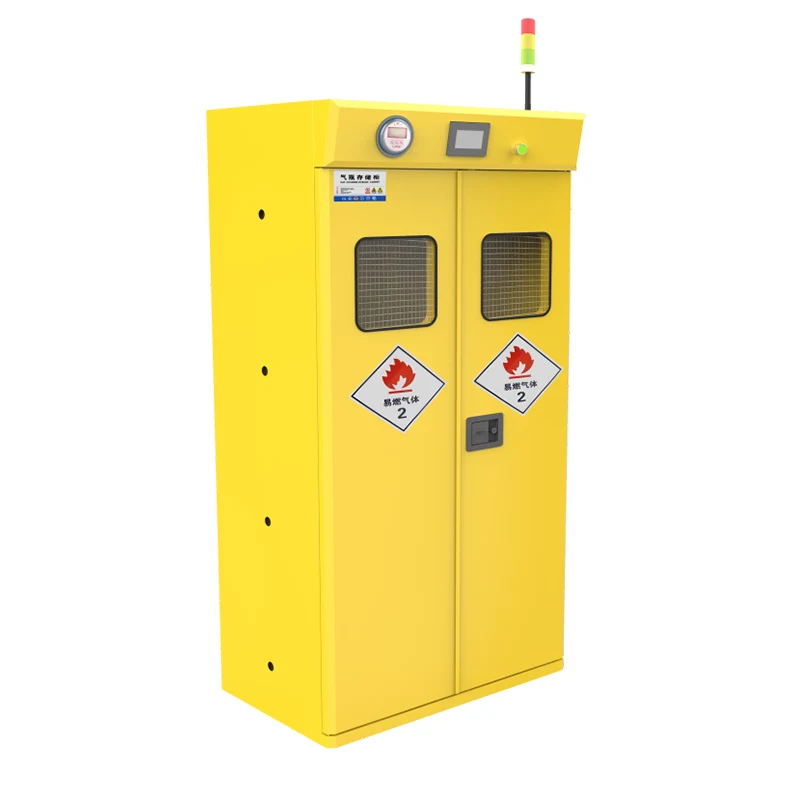

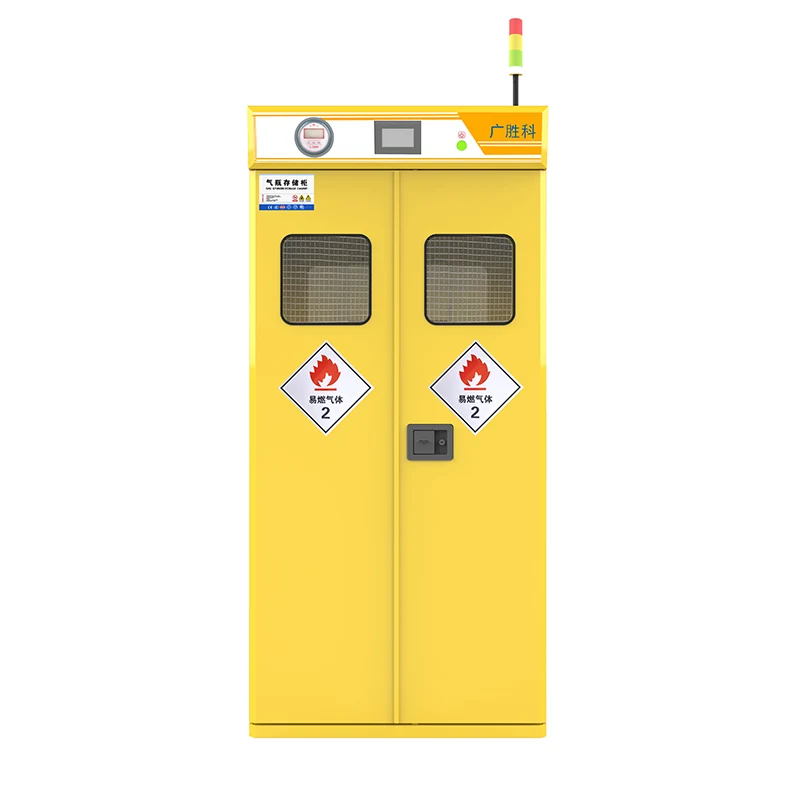

Dulap inteligent cu dublu buton de explozie a cilindrului de gaz cu buton

Dulapul de depozitare a cilindrului de gaz rezistent la explozie este o soluție de depozitare sigură proiectată pentru diverse gaze inflamabile periculoase și explozive, inclusiv metan, acetilen, hidrogen, oxigen și gaze inerte. Este echipat cu o funcție de alarmă, asigurând o siguranță ridicată, fiabilitate și calitate.

1. Corpul dulapului

Dulapul este construit cu plăci de oțel cu role la rece de înaltă calitate, fiecare cu o grosime de ≥1,5 mm. După ce a fost supus tratamentelor de decapare și fosfat, suprafața este pulverizată electrostatic cu rășină epoxidică, oferind o rezistență excelentă la acizi, alcalini și rugină. Panoul ușii exterioare are o structură de 1,5 mm grosime, iar intermediarul este umplut cu material fibre din fibră ceramică.

2. Panoul ușii

Panoul ușii este echipat cu balamale detașabile și o fereastră transparentă de vizualizare a sticlei rezistente la explozie pe față, permițând utilizatorilor să observe starea de utilizare a cilindrilor de gaz din interiorul dulapului.

3. Vizualizarea ferestrei

Fereastra de vizionare este confecționată din sticlă temperată, cu un design unic și nou.

4. Gaura de trecere

Există o gaură de trecere pe partea laterală a dulapului pentru a asigura o circulație corespunzătoare a gazelor în interior.

5. Dispozitiv de fixare mobil

Dispozitivul de fixare mobil poate găzdui depozitarea cilindrilor de gaz cu diferite înălțimi și diametre. Folosește un mecanism fix de fixare a lanțului din oțel inoxidabil 304 pentru a împiedica cilindrii de gaz să se retragă.

6. Pedala mecanică

Pedala este o placă mecanică de rampă. În partea de jos a dulapului există o pedală în relief cu oțel inoxidabil reglabilă, facilitând încărcarea ușoară și descărcarea cilindrilor de gaz.

7. Dispozitiv de blocare

Se utilizează o blocare de legătură în trei puncte, oferind o securitate sporită.

8. Dispozitiv de alarmă

Este adoptat un sistem de alarmă audibil și vizual, cu un sunet puternic, dar care nu este iritant.

9. Sistem de evacuare automată (opțional)

10. Valva de evacuare a gazului

Supapa de evacuare a gazului are un design de structură cu două valve. Acesta va alarma automat și se va opri atunci când presiunea gazului este insuficientă.

11. Gaut de presiune negativă

Presiunea negativă din interiorul dulapului poate fi setată în funcție de tipul de gaz. Permite utilizatorilor să monitorizeze presiunea negativă din interiorul dulapului. Când senzorul din interiorul dulapului detectează o scurgere de gaz și activează alarma, ventilatorul de sus va porni automat, expulzând gazul afară prin conducta de evacuare pentru a proteja siguranța zonei de lucru.

12. Sistem de control

Sistemul de control are 40 de parametri de gaz utilizați în mod obișnuit în prealabil pentru selecție.

13. Dispozitiv automat de închidere a ușilor

Când temperatura din afara dulapului atinge 70 ° C, dispozitivul de blocare al ușii dulapului cilindrului de gaz se va topi automat, iar ușa se va închide automat, împiedicând să se răspândească focul în interior.

14. Monitorizarea presiunii

Presiunea negativă din interiorul dulapului cu cilindri de gaz este afișată în timp real. Când presiunea este mai mică decât valoarea setată, ventilatorul va fi activat automat. Presiunea maximă negativă în interiorul cilindrului poate ajunge la 60 de pascali.

15. Dispozitiv de comutare automată

Când presiunea gazului într -un cilindru este insuficientă, aceasta va trece automat la zona completă a cilindrului. Când presiunea gazului în ambii cilindri este insuficientă, supapa principală se va închide automat.

16. Sistem de comutare automată a gazelor semi-automate din oțel inoxidabil

Acest sistem este potrivit pentru c₂h₂, co₂, ar, n₂, el, o₂ și aer. Presiunea maximă de intrare este de 20MPa, iar presiunea de ieșire variază de la 0 la 1,6MPa. Funcționează pe un mod de 1 utilizare-1-standby și este echipat cu 4 supape de diafragmă (2 supape de oprire și 2 valve de purjare), inclusiv o supapă de reducere a presiunii. Interfețele de intrare și de ieșire sunt 1/4 ”NPT (F).

17. Valva solenoidă rezistentă la explozie

18. Alarma digitală de joasă presiune (RY-PLB)

Poate monitoriza 1 - 4 canale, cu un afișaj de cristal lichid, alarmă sonoră și vizuală și afișare digitală.

19. Senzor de presiune din oțel inoxidabil

Interval: 0 - 20MPa; Ieșire: 4 - 20mA; Precizie: 0,5%FS; Firul de instalare: 1/4npt

Precauții și întreținere

Depozitați cilindrii de gaz care conțin același tip de gaz în același dulap. Nu amestecați diferite tipuri de gaze.

Când instalați dulapul cilindrului de gaz, așezați -l pe un perete și asigurați -vă că este nivel.

Testați alarma o dată pe săptămână. În mod obișnuit, utilizați o brichetă ne-aprinsă pentru a elibera gaz în apropierea aportului de aer timp de câteva secunde. Dacă alarma răspunde cu o alertă audibilă și vizuală, funcționează corect. În caz contrar, aveți o inspecție profesională și reparați -l. (Notă: în timpul testării, nu pulverizați niciodată o cantitate mare de gaz cu concentrare ridicată direct pe senzorul intern al alarmei, deoarece acest lucru poate deteriora senzorul.)

Păstrați interiorul dulapului curat și îndepărtați în mod regulat praful sau alte resturi din aportul de aer al senzorului.

NOTĂ: Când cilindrii de gaz sunt depozitați în dulap, nu ar trebui să existe probleme în circumstanțe normale, non-induse de om. Pentru a preveni alarmele lente sau care nu răspund din cauza perioadelor lungi de inactivitate, personalul poate efectua teste de alarmă folosind fum și gaz pentru a asigura funcționarea normală a produsului. Auto-testarea este recomandată în general o dată la două luni.

Parametru (specificații)

Caracteristică și aplicație

Cabinetul inteligent de explozie - dovadă de gaz se remarcă cu sistemul său avansat de protecție inteligentă a siguranței. Este echipat cu o varietate de sonde de monitorizare de înaltă precizie, inclusiv sonde de monitorizare a concentrației de gaz, sonde de monitorizare a presiunii etc., care pot monitoriza cu exactitate starea gazului în interiorul dulapului în timp real. Odată detectată scurgerea de gaz, acesta va emite imediat alarme cu alarme audibile și vizuale ale decibelului ridicat și va trimite mesaje de alarmă către dispozitivele mobile ale personalului relevant pentru a se asigura că pericolul poate fi detectat imediat. Când presiunea gazului din interiorul dulapului se schimbă anormal, sistemul de control inteligent va reacționa rapid și va tăia automat alimentarea cu gaz pentru a preveni accidentele de siguranță cauzate de problemele de presiune și a elimina pericolul în mugur.

În atelierul de fabricare a cipurilor electronice, gazele speciale, cum ar fi silanul și fosfina, care sunt inflamabile, explozive și au cerințe extrem de ridicate pentru presiunea și puritatea gazelor, sunt utilizate în procesul de producție. Explozia inteligentă - Dulapul de cilindri cu gaz cu dovadă poate monitoriza starea acestor gaze în timp real. Odată ce există scurgeri sau presiune anormală, acesta va alarma rapid și va reduce alimentarea cu gaz pentru a asigura siguranța producției atelierului și calitatea produsului. În laboratoarele chimice ale instituțiilor de cercetare științifică la scară largă, coexistă multiple gaze experimentale, iar mediul de utilizare și stocare a gazelor este complex. Funcțiile inteligente de monitorizare și protecție ale dulapului inteligent de cilindri de gaz, rezistent la explozie, pot trata în mod eficient situații complexe, pot crea un mediu experimental sigur și fiabil pentru cercetătorii științifici și poate ajuta proiectele de cercetare științifică să se continue fără probleme.
